Ki Presyon Entèn maksimòm ki an sekirite pou yon djenn chofaj asye pur 316 lè epesè miray la redwi anba a 1.2 milimèt nan sistèm likid ki wo -?

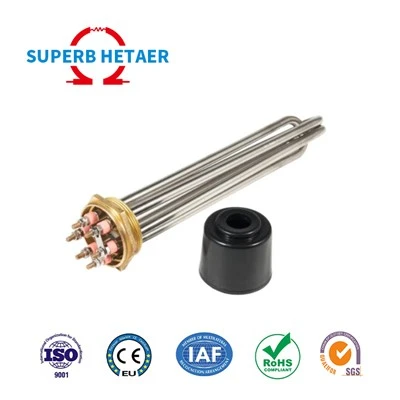

Lè modènize aparèy chofaj elektrik imèsyon yo nan resipyan presyon ki egziste deja, enjenyè pwosesis yo anjeneral dwe itilize yon djenn dyamèt ki pi piti pase okòmansman te gen entansyon akòz dyamèt bouch limite oswa longè ensèsyon an. Oswa yon miray mens ta ka chwazi pou yon dezi nan pi vit repons tèmik. Sepandan, konpòtman an kenbe presyon chanje soti nan duktil nan rupture -ki gen tandans si epesè miray la nan yon djenn asye pur 316 redwi anba a 1.2 mm, espesyalman nan tanperati ki wo kote fòs nan sede nan materyèl la diminye. Papye sa a prezante limit maksimòm presyon k ap travay ak kantite lajan pou 316 djenn ki gen miray mens, lè l sèvi avèk fòmil Barlow la ak derating tanperati ki wo. Sa a pral pèmèt enjenyè yo presize epesè miray ki an sekirite pou sistèm likid presyon, san twòp -konsèvatis ak risk ki pa nesesè.

Prensip Fondamantal pou Kontenisyon Presyon pou Manch 316 mens-
Pou veso presyon silendrik, kote epesè miray la se mwens pase yon -dizyèm nan reyon enteryè a--ki se ka a pou prèske tout djenn aparèy chofaj elektrik--yo kalkile estrès sikonferans lan oswa baskètbòl ak fòmil Barlow: σ=P × D / (2 × t, presyon entèn, D / (2) se presyon entèn la, D / σ P se presyon entèn la. dyamèt, ak t se epesè miray la. HOOP STRESS se envers ki gen rapò ak epesè miray la pou yon dyamèt deyò bay ak presyon enteryè. Diminye epesè miray la pa mwatye double estrès la sou materyèl la djenn. Se poutèt sa, maksimòm pèmèt presyon k ap travay la varye dirèkteman ak epesè miray la, pou valè fiks lòt paramèt. Fòs sede a nan 316 Nerjaveèi nan tanperati chanm se alantou 290 MPa pou materyèl rkwit ak 520 MPa pou tib trase frèt, ki se tipikman itilize pou djenn aparèy chofaj. Maksimòm estrès baskètbòl la pèmèt pou frèt trase 316 se apeprè 170 MPa, lè l sèvi avèk yon faktè sekirite nan 3 pou presyon konteni-estanda pratik pou veso presyon ki pa kòd. Limit sekirite a jwenn lè w rezoud fòmil Barlow pou presyon, yo bay yon dyamèt deyò ak yon epesè miray.

Limit Kantitatif sou Presyon kont epesè miray ak Tanperati
Nan ogmante tanperati opere, presyon akseptab la diminye anpil. Nan 200 degre fòs sede nan frèt -trase 316 diminye a apeprè 380 MPa, ak estrès la baskètbòl akseptab redwi a 125 MPa. Fòs sede nan 300 degre se 320 MPa ak estrès pèmèt nan 105 MPa. Nan 400 degre, limit ki pi wo a pou operasyon kontinyèl nan yon djenn 316, fòs sede a desann nan 280 MPa, ki pèmèt sèlman yon estrès baskètbòl nan 90 MPa. Sa ki anba la yo se maksimòm presyon entèn kontinyèl pou yon djenn estanda 316 ak yon OD 10 mm. Presyon maksimòm lan se apeprè 40 bar nan 200 degre ak yon epesè miray 1.6 mm. Nan menm tanperati a presyon akseptab pou yon epesè miray 1.2 mm diminye a 30 bar. Presyon san danje Lè sa a, bese a 25 bar nan 1.0 mm epesè miray la. Avèk djenn pwodui, epesè miray minimòm lan se 0.8 mm ak presyon an san danje se jis 20 bar. Pou sistèm nan 300 degre, menm djenn 1.0 mm limite a apeprè 21 bar ak nan 400 degre jis 18 bar. Valè sa yo baze sou tib ki jisteman wonn, ki gen yon epesè miray omojèn epi ki pa gen okenn lòt estrès koube oswa swaging. Nan pratik, yon djenn ki gen yon tolerans fabrikasyon 0.1 mm ta dwe gen yon maj sekirite adisyonèl nan 20%.

Seleksyon matris presyon pou etajè 316 ki gen miray mens-
Rekòmande maksimòm presyon entèn kontinyèl pou 316 djenn chofaj asye pur nan epesè miray divès kalite ak tanperati nan operasyon yo bay nan tablo ki anba a. Valè yo enkli yon faktè sekirite nan 3:1 ki baze sou paramèt materyèl frèt trase ak asime yon dyamèt deyò tipik nan 10 mm. Pou pi gwo gwosè, redwi presyon an pwopòsyon ak rapò gwosè a.

Epesè miray djenn Presyon Max @ 100 degre Presyon Max @ 200 degre Presyon Max @ 300 degre Presyon Max @ 400 degre Egzanp Aplikasyon Rekòmande
0.8 mm 28 bar 24 bar 20 bar 16 bar Presyon ba -bouk dlo cho, tank atmosferik ak ponp sikilasyon
1.0 mm 35 bar 30 bar 25 bar 20 bar Réacteurs chimik presyon ba -, sistèm dlo cho presyon
1.2 mm 42 bar 36 bar 30 bar 24 bar Mwayen presyon chofaj pwosesis, prechofaj vapè jiska 200 degre
1.4 mm 49 bar 42 bar 35 bar 28 barHigh Presyon Chimik Piki Chofaj
1.6 mm 56 bar 48 bar 40 bar 32 bar Otoklav gwo presyon, sistèm dlo sipèchofe
Nan aplikasyon kote presyon opere depase 70% nan valè yo bay yo, li rekòmande ke enjenyè fè tès idrostatik sou chak aparèy chofaj oswa chwazi tib san pwoblèm ak omojèn pwouve nan epesè miray la. Kòm presyon an apwoche limit prevwa a, pwobabilite pou yon pete nan yon seksyon mens lokalize se anpil pi wo. Epesè miray ki depase 50 bar yo pa konte sou sèlman, men tranzisyon an nan yon djenn dyamèt ki pi piti oswa yon alyaj ki gen pi bon fòs tankou Incoloy 800H.
